一、弧形钢闸门结构概述1、弧形闸门是挡水面为圆柱体的部分弧形面的闸门。其支臂的支承铰位于圆心,启闭时闸门绕支承铰转动。弧形闸门由转动门体、埋设构件及启闭设备三部分组成。2、本体由门叶、支臂、支承铰和止水装置四部分组成3、门叶是近似平面体系的弧形受压面,由弧形面板和主次梁的梁格体系构成。门叶梁格布置有主横
9628元/套
1套起批
不锈钢,碳钢
高压闸门,钢坝闸
水电站,渠道,河道,水库,给排水工程
河北邢台新河

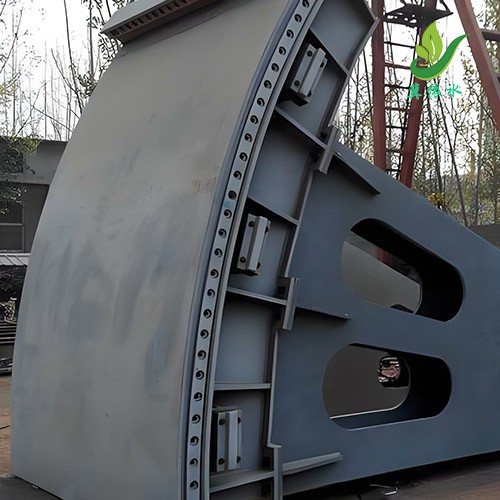

弧形闸门是挡水面为圆柱体的部分弧形面的闸门。其支臂的支承铰位于圆心,启闭时闸门绕支承铰转动。弧形闸门由转动门体、埋设构件及启闭设备三部分组成。
本体由门叶、支臂、支承铰和止水装置四部分组成
门叶是近似平面体系的弧形受压面,由弧形面板和主次梁的梁格体系构成。门叶梁格布置有主横梁系与主纵梁系两种形式。
主横梁系多用于露顶式或宽高比较大的弧形闸门;
主纵梁系常用于高水头宽高比较小的潜孔式弧形闸门。
弧形钢闸门的支臂支撑门叶并传递径向合力于支较轴上,特窄的弧形闸门也有做成一个支臂框架的,称为独支臂弧形闸门。
支臂有直支臂和斜支臂之分,后者多用于孔口宽度大的露顶式弧形闸门。
每侧支臂多由两根承压构件(柱)组成。对高度较大的,每侧也有用三根承压构件的。
支承铰由连接支臂的铰链、固定轴和固定铰座组成。
铰座牢固地与建筑物上的埋设构件联接并传力于基础上,支铰要转动灵活,其安装位置应高出下游水面。
支承铰的形式有圆柱较和圆锥铰等。圆柱较构造比较简单,制造安装也较方便,应用普遍;圆锥较多用于大跨度(宽)露顶式弧形闸门上。

埋设构件,包括侧止水座、底坎止水座、顶止水装置和支铰座承重构件,一般均埋入混凝土相关部位表面以内,起止水严密和承重作用。
中、小型及承受总水压力不大的弧门止水装置用一般橡皮,潜孔式高压力弧形闸门用特制密封橡皮。
露顶式弧形闸门的支铰座承重构件一般均埋入闸墩的悬伸牛腿内
潜孔式弧形闸门支铰座承重梁有的直接埋入大体积混凝土内,有的两端插入边墙内锚固。
弧形钢闸门不设门槽,启闭力较小,水力学条件好,广泛用于各种类型的水道上作为工作闸门运行。
弧形钢闸门具有封闭孔口尺寸较大,所需启闭机力较小,承受水压较大等特点
弧钢闸门门可动水启闭。
弧形钢闸门通常采用圆弧形的门体,用双支臂连接与支承绞上,通过弧门卷扬式启闭机(弧门电液一体启闭机启闭机)的起吊钢丝绳升启或降下弧形钢闸门。布置在弧形钢闸门面板四周的止水橡胶,依靠闸门的自身重压缩止水橡胶进行密封止水。
按门顶以上水位的深度分为露顶式和潜孔式。水库水位不超过门顶称露顶式弧形门(也称表孔弧形闸门)。水库水位高于门顶称潜孔式弧形门(也称深孔弧形闸门或高压弧门)。
按传力支臂形式分为斜支臂式和直支臂式。前者多用于宽高比较大的孔口。后者多用于宽高比较小的孔口。
按支承铰轴的形式分为圆柱较、圆锥、球形和双圆柱铰式弧形闸门。
按门叶结构分为主纵梁式和主横梁式弧形闸门等(受背水压的称反向弧门)。
弧门卷扬式启闭机,此系列启闭机(按吊点数)为单吊点、双吊点两种。双吊点按支点型式分为两支点和参支点两种,启门力为50KN~1250KN,供用户选用。
弧门液压启闭机DYZQ-HX(电液一体式液压启闭),常见型号10t-80t,多用于利、水库、小型水电站的表(潜)孔弧形闸门,它具有结构紧凑、传动效率高、压力损失小、运行平稳的优点。深孔弧门用单吊点,启闭机需设下压力;表孔弧门用双吊点,可自重闭门。启闭机布置可采用上端耳轴、中间耳轴或下端耳轴摆动的结构型式。
弧形钢闸门常在水利工程中的引水枢纽渠道,节制闸和退水闸中使用。弧形钢闸门具有封闭孔口尺寸较大,所需启闭机力较小,承受水压较大等特点。
| 闸门材质 | 类型 | 启闭角度 | 配型启闭机 | 配型启闭机型号 |
| 碳钢/不锈钢 | 露顶式/潜孔式 | 0-90° | 弧门卷扬启闭机/弧门液压启闭机 | 卷扬启闭机(5-125T)/液压启闭机10-80T) |
