液压翻板闸门是一种采用了液压控制技术的新型的水工翻板闸门建筑物,具备挡水和泄水的双重功能,可实现远程调控,方便管理等优势特点。一、液压翻板闸门工作原理液压翻板闸门利用液压系统控制原理和自卸汽车力学原理,结合支墩坝水工结构型式。通过液压缸直顶以底部为轴的活动拦水坝面的背部,实现升坝拦水和降坝行洪的目的
3182元/扇
1套起批
碳钢
平面闸门,景观闸门,普通闸门,钢坝闸
水电站,渠道,河道,水库,灌溉,水产养殖,给排水工程
河北邢台新河
液压翻板闸门是一种采用了液压控制技术的新型的水工翻板闸门建筑物,具备挡水和泄水的双重功能,可实现远程调控,方便管理等优势特点。

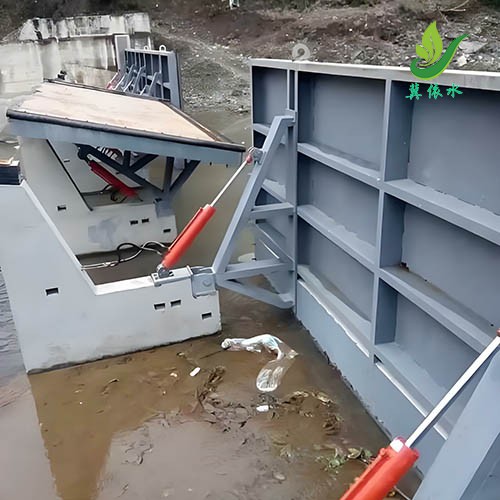

液压翻板闸门利用液压系统控制原理和自卸汽车力学原理,结合支墩坝水工结构型式。通过液压缸直顶以底部为轴的活动拦水坝面的背部,实现升坝拦水和降坝行洪的目的。门叶能沿底轴转动,从而达到挡水、泄水以及调节河道蓄水位等功能。

跨度大,结构简单:液压翻板闸门坝体跨度大,结构简单,支撑可靠,易于建造。
操作灵活,自动化程度高:液压系统操作灵活,可采用浮标开关控制,实现自动化操作,达到无人管理。
保持原河床,畅泄洪水:该坝可基本保持原河床,可畅泄洪水、上游堆积泥沙、卵石和漂浮物而不阻水。
施工简单,工期短:施工简单,施工工期短,和传统水闸相比,减少了闸墩、大量金属结构埋件及闸门启闭设备,混凝土工程量少,节约了大量资金。
耐久性好:只要坝扇面结构和液压系统正常维护,工程耐久性较橡胶坝要长。
响应速度快,压力可调:响应速度快,压力可调,可远程控制监控。
具备手动操作功能:因停电、电器故障等特殊情况下仍能塌坝行洪。
排沙能力强:在不增加其它投入的条件下,具备排沙,排除漂浮物的能力。
液压翻板闸门的设计考虑了水力学和工程力学平衡原理,设计启门水位一般控制在超过门顶15~20cm。当水位超过启门水位时,闸门便随水位上升速度的变化而变化,水位上升越快,闸门打开的速度就相应加快,直至闸门设计开启度为止。水位下降,又随水位下降的相应速度而关闭,直至降到设计启动水位全部关闭。
液压翻板闸门广泛应用于水电站蓄水坝、城市河道、景观河道、排水灌溉等水利工程。特别对于城市河流梯级开发,可形成宽阔的水面,增加城市风光带,坝体上易于形成瀑布景观,有效改善生态人文环境,提高城市的社会环境等级。适用于闸孔较宽(10~100 m)而水位差比较小(1~7 m)的城市景观工程,或山区河道洪水急涨,要求快速开闸泄洪的工程。
| 闸孔宽 | 水位差 | 水位高度 | 主体材质 | 单扇宽度 | 工作油温 |
| 10-100m | 1-7m | 超过门顶15-20cm | Q235 | 6/8m | ≤55℃ |
系统额定压力:16MPa
系统额定压力:21MPa
系统公称流量:15L/min
电机电压:交流380V
电机功率:5.5KW
电磁阀线圈电压:直流24V
环境温度<15℃时,使用32#液压油
环境温度>40℃时,使用68#液压油
环境温度15—40℃时,使用46#液压油
