可调节堰门DY是一种用于水利工程中的设备,主要用于水位调节和流量控制。一、可调节堰门概述与应用:• DY型可调节铸铁堰门,也被称为下开式铸铁闸门,常用于给水、排水工程中水堰水池的水位调节和流量控制。• 它们适用于水库、灌溉系统、污水处理厂等水利工程中,可以控制水流的大小、方向和速度,以满足不同的需求。二、
423元/套
1套起批
铸铁
平面闸门
污水处理,渠道,河道,水产养殖,化工,纺织,给排水工程
河北邢台新河
可调节堰门DY是一种用于水利工程中的设备,主要用于水位调节和流量控制。
DY型可调节铸铁堰门,也被称为下开式铸铁闸门,常用于给水、排水工程中水堰水池的水位调节和流量控制。
它们适用于水库、灌溉系统、污水处理厂等水利工程中,可以控制水流的大小、方向和速度,以满足不同的需求。

DY型可调节堰门具有结构简单、止水性好、调节范围广、维护管理方便等特点。
堰门的结构形式为垂直闸槽升杆启闭的形式,堰板向下运动为开启;向上运动为关闭。
闸槽的过水宽度与渠道或涧口等宽,门板与闸槽的止水为四边止水,橡胶密封,密封间隙小于0.1mm,密封面渗水量不大于1.25L/min·m(密封长度)。
DY型可调节堰门与启闭机直联配合使用,安装占用上部空间小,适用于空间狭小的场景,如污水截流分流井等。
手动启闭机形式的DY型可调节堰门调试时仅需将闸门开启关闭到位后调整限位螺母并固定。
手电两用启闭机型的DY型可调节堰门在调试过程中,应根据电动装置电器原理图进行正确接线,并进行上下行程限位调试。

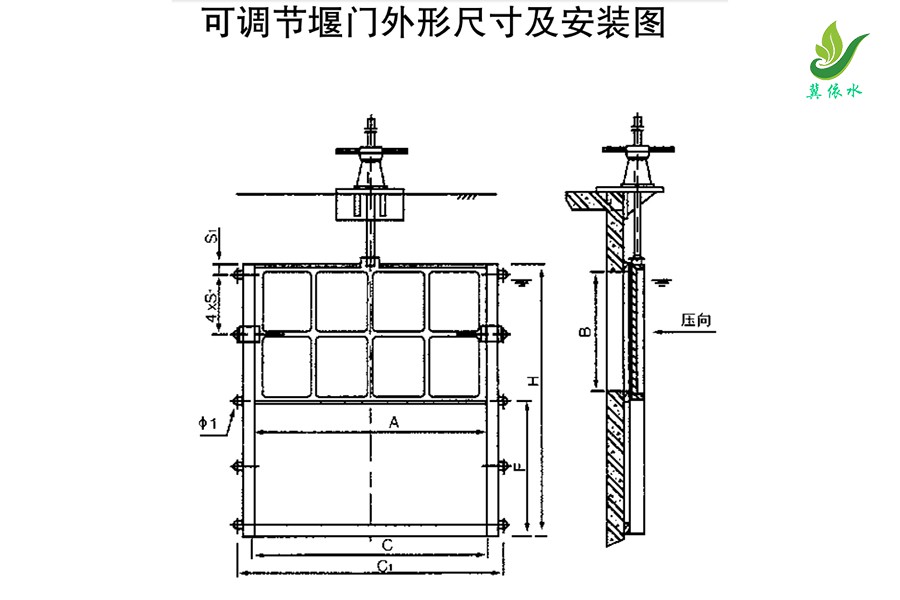

| DY300×300-DY1000×800mm型堰门外形及安装尺寸 | |||||||
| 规格型号(mm) | DY300×300 | DY400×400 | DY500×500 | DY600×600 | DY800×800 | DY1000×800 | |
| 外形及安装尺寸(mm) | A | 300 | 400 | 500 | 600 | 800 | 1000 |
| B | 300 | 400 | 500 | 600 | 800 | 800 | |
| C1 | 540 | 640 | 740 | 840 | 1060 | 1270 | |
| F | 360 | 460 | 560 | 660 | 875 | 875 | |
| S1 | 60 | 60 | 60 | 60 | 75 | 75 | |
| C | 420 | 520 | 620 | 720 | 940 | 1150 | |
| H | 720 | 920 | 1120 | 1320 | 1750 | 1750 | |
| S | 150 | 200 | 250 | 300 | 400 | 400 | |
| ∅ | 12 | 14 | 14 | 14 | 14 | 16 | |
| 材料 | HT-300 | HT-300 | HT-300 | HT-300 | HT-300 | HT-300 | |
| 配启闭机(t) | 0.5 | 0.5 | 1 | 1 | 2 | 2 | |
| 适用水 头(m) | 4 | 4 | 4 | 4 | 4 | 6 | |
| 重量 | 48 | 86 | 120 | 160 | 300 | 360 | |
| DY1200×300-2000×500mm型堰门外形及安装尺寸表 | |||||||
| 规格型号(mm) | DY1200×300 | DY1400×500 | DY1600×500 | DY1800×500 | DY2000×500 | ||
| 外形及安装尺寸(mm) | A | 1200 | 1400 | 1600 | 1800 | 2000 | |
| B | 300 | 500 | 500 | 500 | 500 | ||
| C1 | 1460 | 1660 | 1860 | 2100 | 2300 | ||
| F | 360 | 560 | 560 | 560 | 560 | ||
| S1 | 60 | 60 | 60 | 60 | 60 | ||
| C | 1340 | 1540 | 1740 | 1980 | 2180 | ||
| H | 720 | 1120 | 1120 | 1120 | 1120 | ||
| S | 150 | 250 | 250 | 250 | 250 | ||
| ∅ | 18 | 18 | 20 | 20 | 20 | ||
| 材料 | HT-300 | HT-300 | HT-300 | HT-300 | HT-300 | ||
| 配启闭机(t) | 2 | 3 | 3 | 3 | 3 | ||
| 适用水 头(m) | 6 | 6 | 6 | 6 | 6 | ||
| 重量 | 190 | 360 | 420 | 465 | 520 | ||
承受反向工作压力:调节量+堰上水头0.01MPa;
正向工作压力:调节量+堰上水头0.1MPa。
堰门板与框密封面的间隙为0.08mm,堰门板每延米的泄漏量为1.25L/min·m。
介质水、污水酸碱度PH6-9。
