GSHP型回转耙式格栅清污机作为水净化处理的重要设备,在城市污水处理厂、自来水厂、雨水泵站等进水渠(井)中发挥着重要作用,能够有效拦截并清除水中的漂浮物,确保水泵和后续工序的正常运行。一、GSHP型回转耙式格栅清污机结构组件该设备主要由驱动变速装置、机架、主轴、栅条、托渣板、齿耙及牵引链等部分组成。1、机架由
1.18万/台
1套起批
不锈钢,碳钢,尼龙
粗格栅清污机,细格栅清污机,格栅清污机,回转式清污机
泵站,污水处理,水电站,自来水厂,渠道,河道,防洪排涝
河北邢台新河

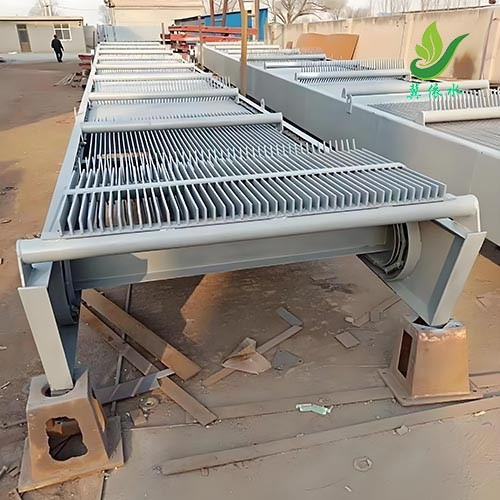

GSHP型回转耙式格栅清污机作为水净化处理的重要设备,在城市污水处理厂、自来水厂、雨水泵站等进水渠(井)中发挥着重要作用,能够有效拦截并清除水中的漂浮物,确保水泵和后续工序的正常运行。

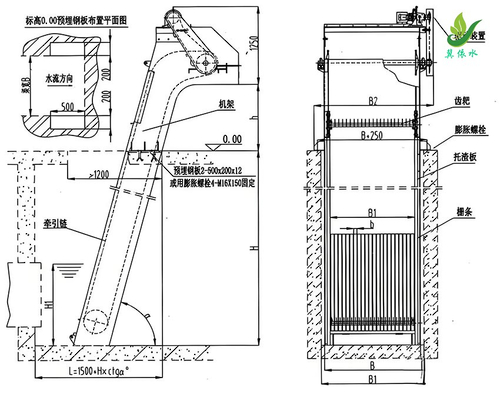

该设备主要由驱动变速装置、机架、主轴、栅条、托渣板、齿耙及牵引链等部分组成。
机架由两片平行的钢结构骨架构成,横向通过数条平行槽钢和上部机头横板连接,焊接成刚性整体,强度和刚度足够,能承受除污时的作用力,两侧面平行度允差≤2mm,两内侧的传动链条轨道平行度允差≤2mm,所有焊缝平整光滑,整体牢固美观,且两侧与渠道侧壁间隙用橡胶板密封。机架的材质在水上部分为碳钢防腐或不锈钢,水下部分为不锈钢。
驱动装置包含减速机和传动链轮组,减速机安装在格栅顶部,驱动链轮组带动传动链条运转,进而驱动耙齿链工作。
梨形耙齿装配在耙齿轴上,耙齿轴平行安装在传动链条上,形成封闭的回转耙齿链,在驱动装置带动下,耙齿链沿机架链条轨道作逆水流方向回转运动,耙齿材质为尼龙或不锈钢
设有链条涨紧机构,可通过调整涨紧链轮保证链传动正常工作。
电气控制系统,细格栅拦污系统间断运行,在现场操作箱上具有运行方式选择钮,可以实现手动控制、定时自动控制、远程控制

在电动机驱动下,经减速机减速,带动链轮与链条运动。固定在回转链条上的除污齿耙,先在栅后运动到底部,经过导轮翻转至栅前迎水面,插入固定栅条间隙中上行,将栅前拦截的污物提升带出水面,随后在出渣口自动翻转,把污物自卸到格栅后的输送机或渣桶中,而液体则通过栅条的栅隙流过,整个工作状态连续循环进行。当耙齿链运转到设备上部时,在槽轮和弯轨导向下,每组耙齿间产生相对自清运动,*大部分固体物质靠重力落下,剩余部分依靠清扫器反向运动清扫干净。同时,耙齿链轴上装配的耙齿间隙可根据使用条件选择,确保分离固态悬浮物后水流畅通,工作过程既可以连续,也能间歇进行。
栅条置于齿耙牵引链中间,改变了齿耙清捞运动方向,避免硬物带入底部卡死齿耙及牵引链;
在减速机输出轴端的链轮盘上安装过载安全保护装置,防止意外过载损坏设备;

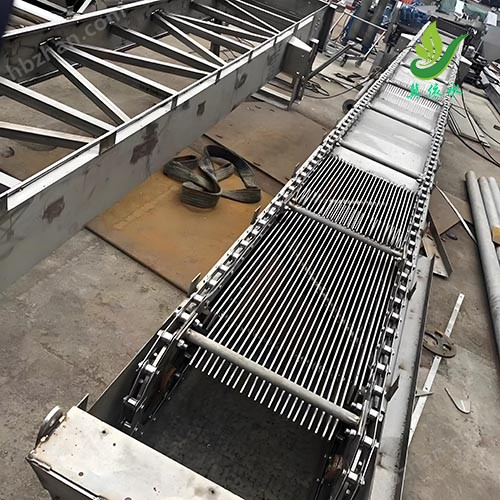

回转链配备多个除污齿耙,除污效率高且清污干净;
结构紧凑,电气控制简单,便于实现自动化。
粗、细格栅合为一体,节省设备投资和占地面积,还能满足3mm小栅隙的高精度过滤要求,具备自卸渣功能;
采用轴装式减速机,传动机构紧凑;
设有电机过载保护装置,操作简单、故障率低、使用寿命长,结构简单,安装维护方便,自动化程度高,可实现远程监控。

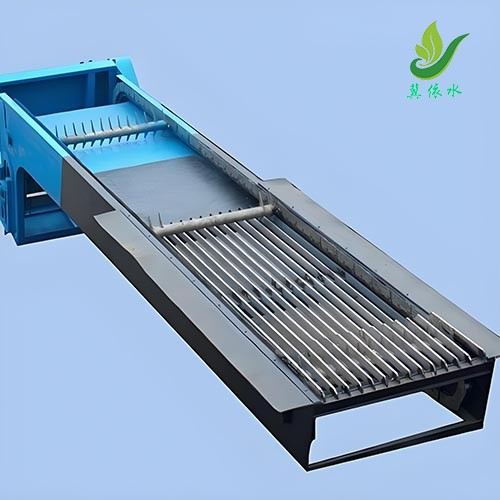

在城市污水处理厂中,GSHP型回转耙式格栅清污机能够拦截污水中较大杂质、漂浮物和悬浮物,如树枝、塑料瓶、包装袋等,减轻后续处理工序的负荷,保障处理流程的稳定运行。在自来水厂,GSHP型回转耙式格栅清污机可去除原水中的树叶、藻类、泥沙等杂物,为后续的净化处理提供良好的前置条件,确保供水质量。在雨水泵站,GSHP型回转耙式格栅清污机能有效拦截雨水携带的垃圾、树枝等,避免其进入排水系统造成堵塞,保障排水顺畅。通过对不同杂质的有效拦截,GSHP型回转耙式格栅除污机为各领域的水净化处理提供了可靠支持。
| 参数 | 规格型号 | |||||||||||
| GSHP -800 | GSHP -1000 | GSHP -1200 | GSHP -1400 | GSHP -1600 | GSHP -1800 | GSHP -2000 | GSHP -2200 | GSHP -2400 | GSHP -2600 | GSHP -2800 | GSHP -3000 | |
| 栅渠宽度B1(mm) | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
| 设备宽度B(mm) | 700 | 900 | 1100 | 1300 | 1500 | 1700 | 1900 | 2100 | 2300 | 2500 | 2700 | 2900 |
| 耙齿净距b(mm) | 10、15、20、30、40、50、60、80、100 | |||||||||||
| 耙齿移动速度 | 3m/min | |||||||||||
| 电机功率(kw) | 0.75-1.1 | 1.1-2.2 | 2.2-3 | |||||||||
| 安装角度ɑ | 60°、65°、70°、75°、80°(订货时未注明则按75°) | |||||||||||
| 渠深H(mm) | 3000-10000 | |||||||||||
| 排渣高度h(mm) | 400-1200(订货时未注明则按800) | |||||||||||
