一、玻璃钢拍门概述玻璃钢拍门采用玻璃钢复合材料(不饱和聚酯树脂和玻璃纤维)制作而成的新型拍门,具有重量轻,耐腐蚀、***、比重轻、强度高等优点,是传统铸铁拍门,不锈钢拍门,碳钢拍门的替代品。二、玻璃钢拍门结构与工作原理玻璃钢拍门由阀座、阀板、密土封圈、铰链四部分构成。工作原理是利用阀盖自身配重的平衡
532元/套
1套起批
玻璃钢
普通闸门,复合材料拍门
污水处理,渠道,化工,纺织,给排水工程,管道水利工程
河北邢台新河

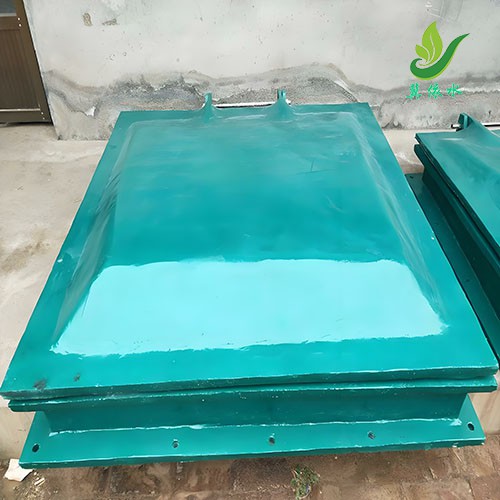

玻璃钢拍门采用玻璃钢复合材料(不饱和聚酯树脂和玻璃纤维)制作而成的新型拍门,具有重量轻,耐腐蚀、***、比重轻、强度高等优点,是传统铸铁拍门,不锈钢拍门,碳钢拍门的替代品。

玻璃钢拍门由阀座、阀板、密土封圈、铰链四部分构成。工作原理是利用阀盖自身配重的平衡作用,在流道介质的压力作用下使门页自动开启,当流道外界压力大于流道压力或者说水位部分超过阀盖时候,玻璃钢拍门阀盖自身重量和外界压力使拍门自动关闭,实现防止倒灌,起到逆止的作用
有自动开启、闭合的功能
止水、防回流性能好
安装方式灵活,即可可用法兰连接,也可与预埋件连接固定
结构严密、工作可靠、无需人力操作启闭
重量轻,耐腐蚀、***、比重轻、强度高
具有防盗功能,因为本省不具有偷盗价值

适用于给排水及污水处理工程中的各种管道和水渠中作溢流止回作用,也可用于各种竖井井盖,但只能用于单水流的图形,方形或矩形出口,比如用于管道、污水处理,江河岸边排水管出口处的一种单向阀,具有自动关闭功能,防止江河潮水倒流等
玻璃钢拍门安装可与法兰连接,可与预埋板焊接,或二次浇注;拍门中线与流道中线允许偏差不应大于3.0 mm;
四周应留有400 mm的安装空间, 玻璃钢拍门出口下方做成1:5的斜坡;
安装的配件:螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢;
安装后,门座与门页间有3mm左右的间隙属正常现象,当门页承受一定的反向压力时,间隙会减少以致消失。

玻璃钢拍门在使用过程中,可通过向门页密封腔体内注水或放水的方法改变门页的比重,以达到开启效果。
玻璃钢拍门在使用过程中应保持其流道、密封圈不被石块、树枝等杂物卡堵,从而影响密封效果。
经常清理拍门下方沉砂池内的积物,保持拍门支耳孔、铰轴润滑良好,开启灵活。
| 规格型号(mm) | 工作介质 | 工作温度 | 工作压力 | 壁厚 | 拍门盖开角 | 密封圈形式 | 密封圈材质 | 巴氏硬度 | 比重 | 阻燃等级 | 法兰标准 |
| 圆形(dn50-dn2600) | 带酸碱性的工业、生活污水、海水 | 60度以下,根据使用要求,可设计成耐温100度的拍门 | 常压至0.25MPa | 2mm-4mm | >60° | 唇形密封/空心圆管密封 | 橡胶/橡胶垫片 | 30-40 | 1.8-1.9 | B1级/B2级 | GB/T9119-2000 |
| 方形(300*300-3000*3000) | 带酸碱性的工业、生活污水、海水 | 60度以下,根据使用要求,可设计成耐温100度的拍门 | 常压至0.25MPa | 2mm-4mm | >60° | 唇形密封/空心圆管密封 | 橡胶/橡胶垫片 | 30-40 | 1.8-1.9 | B1级/B2级 | GB/T9119-2000 |
